930nm被动锁模掺钕全光纤结构激光器

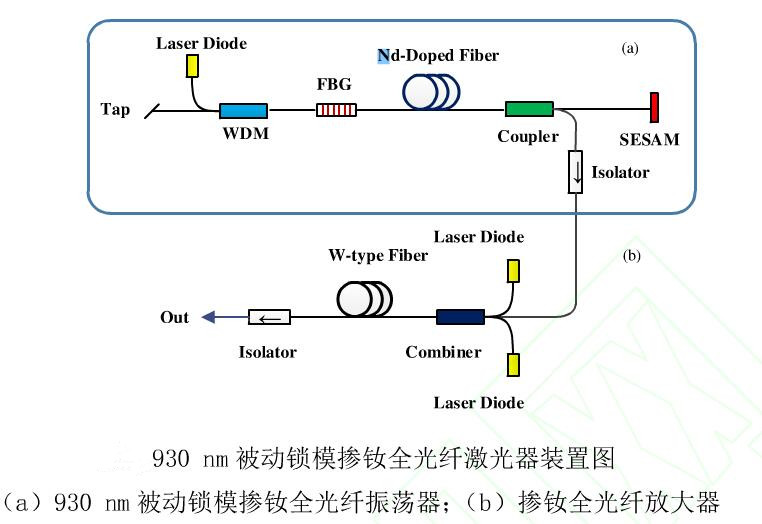

该款型号的振荡器采用线型腔结构设计，利用半导体可饱和吸收镜（SESAM）现实被动锁模，如图所示。采用的这款SESAM的高反波段为925~1020nm，调制深度30%，非饱和损失20%，消光比50%，弛豫时间常数500fs。振荡器的抽运源为光纤耦合输出的单模半导体激光器,中心波长808nm，最大输出功率200mW。泵浦光通过一个808/930nm的波分复用器耦合进入光纤布拉格光栅（FBG），其中心波长930nm，反射率99.6%，带宽0.42nm，FBG与SESAM构成谐振腔，可有效定义振荡器起振波长，很好的抑制了掺钕光纤中四能级辐射跃进，实现了稳定的三能级系统运转。增益介质为长8cm的双包层掺钕光纤(Nufern PM-NDF-5/125)，纤芯直径为5um，包层直径为125um，该光纤对808nm激光的包层吸收系数为1.1dB/m，对应的纤芯吸收系数为687.5dB/m。用WDM的930nm端为振荡腔的检测端，锁模激光脉冲从激光分束的30%端输出，70%反馈回激光腔内。

锁模脉冲经过隔离器后进入掺钕光纤放大器，如图中（b）所示，该放大器使用的抽运源为两个多模的808nm半导体激光器，最大平均输出功率为3.5W；增益介质为一段10m长的W型双包层掺钕光纤（IXF-2CF-ND-0-5-125-D），该光纤在808nm处的包层吸收率为0.15dB/m，纤芯与包层直径分别为5um、125um，锁模脉冲由功率放大器放大后经隔离器进行输出。激光器中使用的无源光纤皆为HI780，纤芯尺寸为4/125um，此款光纤可保证930nm波段激光单模传输。
