产品名称：1020nm1030nm1040nm保偏耦合器
1020nm1030nm1040nm保偏耦合器保偏光纤耦合器（拉锥型）
插损损耗小，相对承受功率高
结构小，可选波长丰富
【产品详情】
| 1x2、2x2保偏耦合器 1020nm 1030nm 1040nm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 高可靠性和稳定性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 任意耦合器比 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 消光比高 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器和放大器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦光纤传感 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

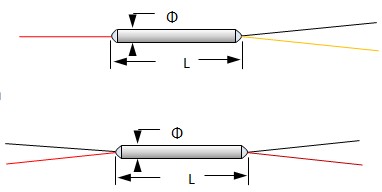

| 端口类型 | 1x2 or 2x2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1020、1030、1040 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 附加损耗(Type) | dB | 0.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 附加损耗 | dB | 0.6 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | for CR＞10% Port | 20 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消光比 | dB | for 10%≥CR＞5% Port | 18 | Min. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | for CR≤5% Port | 16 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分光比公差 | dB | 99/1±0.4%, 90/10±2.5%, 80/20±2.9%, 70/30±3.5% | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 热稳定性 | dB/℃ | 0.002 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 500(higher is available upon request) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM Panda Fiber on Input & Output Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FPMC-AAAA-BB-CC-DD-E-FF-GG-H | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 端口类型 BB | 分光比 CC | 光纤类型 DD | 套管类型 E | 尾纤长度 FF | 接头类型 GG | 工作方式F | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1020 - 1020nm | 12 - 1x2 | 01 - 01/99 | PM - PM Panda Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | F - Fast Axis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1030 - 1030nm | 22 - 2x2 | 02 - 02/98 | H6 - HI1060 fiber | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | Blocked | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1040 - 1040nm | 04 - 04/96 | SS - Specify | 10 - 1.0m | FP - FC/PC | B - Both Axis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SSS - Specify | 05 - 05/95 | 15 - 1.5m | SA - SC/APC | Operating | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 - 10/90 | SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 - 20/80 | LA- LC/APC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 - 30/70 | LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 - 50/50 | SS - Specify | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS - Specify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
