产品名称：1040nm1053nm1064nm高功率准直器20W
1040nm,1053nm,1064nm高功率光纤准直器
飞博特生产1030nm.1040nm.1060nm.1080nm等等波长用户可指定波长的高功率准直器
飞博特还可定制长工作距离，超大功率的光纤准直器产品，具体可邮件咨询我们。
【产品详情】
| 高功率光纤准直器1064nm,20W | |||||||||||||||||||||||||||||||||||||||||||
| 包含了980、1030、1040、1050、1053、1064nm的高功率光纤准直器 collimator由尾纤与自聚焦透镜精确定位而成。可以将光纤内的传输光转变成准直光(平行光)，或将外界平行(近似平行)光耦合至光纤内。我们提供客户指定：光纤类型、光斑直径、长工作距离的定制服务，该款准直器的功率可达20W。 |
|||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 低操作损耗 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 可定制的光纤类型 |
|
||||||||||||||||||||||||||||||||||||||||||
| ♦ 可承受大功率 | |||||||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦自由空间传输 | |||||||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 980, 1030, 1040, 1053, 1064 or 1080 | |||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±20 | |||||||||||||||||||||||||||||||||||||||||
| 工作距离 | mm | 0-201 | 200-501 | 500-801 | 800-1201 | ||||||||||||||||||||||||||||||||||||||
| 光斑直径 | mm | 0.52 | 0.85 | 1.09 | 1.52 | ||||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.25 | 0.45 | 0.55 | 0.8 | ||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 0.5 | 0.7 | 0.8 | 1.2 | Max. | |||||||||||||||||||||||||||||||||||||

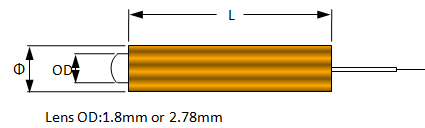

| 封装尺寸（金属） | mm | Φ3.2×L10 | Φ3.2×L14 | Φ3.8×L14 | Φ3.8×L17 | ||||||||||||||||||||||||||||||||||||||
| 透镜直径（C-lens) | mm | 1.8 | 1.8 | 2.78 | 2.78 | ||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 通光功率（CW） | W | 1, 3, 5, 10, 20 or customized | |||||||||||||||||||||||||||||||||||||||||
| 通光功率（pulse） | kW | 1, 3, 5, 10, 20 or customized | |||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | HI 1060, 10/125, 20/125 Fiber or Customized | ||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +70 | |||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -50 to +85 | |||||||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||||||
| * 测试数据是不包含接头的中心波长值。加头数据损耗增加0.5dB,回损减少5dB. | |||||||||||||||||||||||||||||||||||||||||||
| * 连接头部分只承诺1W的连续光功率 | , | ||||||||||||||||||||||||||||||||||||||||||
| * 规格如有变更，恕不另行通知，订货前请确认 | |||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||||||
| HPCL-AAAA-BBB-CCC-DD-E-FF-GG-HH | |||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 光斑 BBB | 工作距离CCC | 光纤类型 DD | 尾纤套管类型 E | 长度 FF | 接头 GG | 功率 HH | ||||||||||||||||||||||||||||||||||||
| 980 - 980nm | 052 - 0.52mm | 050 - 50mm | 06 - 6/125 Fiber | B - 250um Bare Fiber | 05 - 0.5m | NE - None | Z5 - 0.5W | ||||||||||||||||||||||||||||||||||||
| 1030 - 1030nm | 085 - 0.85mm | 100 - 100mm | 10 - 10/125 Fiber | L - 900um Loose Tube | 08 - 0.8m | FA - FC/APC | 01 - 1W | ||||||||||||||||||||||||||||||||||||
| 1040 - 1040nm | 109 - 1.09mm | 200 - 200mm | 20 - 20/125 Fiber | 10 - 1.0m | FP - FC/PC | 03 - 3W | |||||||||||||||||||||||||||||||||||||
| 1053 - 1053nm | 152 - 1.52mm | 300 - 300mm | SS - Specify | 15 - 1.5m | SA - SC/APC | 05 - 5W | |||||||||||||||||||||||||||||||||||||
| 1064 - 1064nm | SSS - Specify | 500 - 500mm | SS - Specify | SP - SC/PC | 10 - 10W | ||||||||||||||||||||||||||||||||||||||
| 1080 - 1080nm | 800 - 800mm | LA- LC/APC | 20 - 20W | ||||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | 1000 - 1000mm | LP - LC/PC | SS - Specify | ||||||||||||||||||||||||||||||||||||||||
| SSS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||
