产品名称：1053nm光纤环形器
1053nm光纤环形器
可选波长 1050nm 1053nm
另有高功率可选
【产品详情】
| 光纤环形器 1053nm | |||||||||||||||||||||||||||||||||||||||
| 光环行器是三端口器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。光学环行器是不可逆光学器件。由于其隔离性高，插入损耗小，光纤环行器广泛用在先进通信系统中，例如分插复用器，双向泵浦系统和色散补偿装置。高功率光纤环形器是在此基础上的研发改进型产品，飞博特可定制的波长非常齐全并可承受大功率，有（850、980、1018、1053、1064、1310、1550、1650nm等等波长，部分波长功率可满足5~10W功率。 | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度 | |||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤传感 | |||||||||||||||||||||||||||||||||||||||
| ♦高级光纤通信 | |||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1053 or customized | |||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±5 | |||||||||||||||||||||||||||||||||||||
| 端口及工作方式 | 3端口， (Port 1→2, 2→3) | ||||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 1.8 | Max. | ||||||||||||||||||||||||||||||||||||
| 插入损耗（@23℃） | dB | 2.3 | Max. | ||||||||||||||||||||||||||||||||||||
| 峰值隔离度（Type） | dB | 25 | |||||||||||||||||||||||||||||||||||||
| 隔离度（@23℃） | dB | 20 | Min. | ||||||||||||||||||||||||||||||||||||
| 串扰 | dB | 45 | Min. | ||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 300 (higher is available upon request) | |||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 光纤类型 | HI 1060 Fiber | ||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

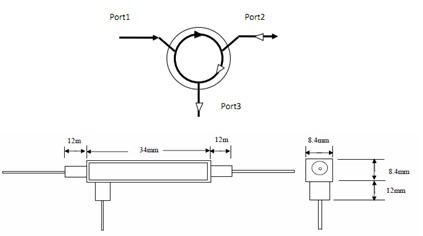

| 封装尺寸 | mm | L34×W8.4×H8.4 | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| PICIR-AAAA-BB-C-DD-EE | |||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 端口 B | 套管类型C | 尾纤长度 DD | 接头类型 EE | |||||||||||||||||||||||||||||||||||
| 1053 - 1053nm | 3 - 3端口 | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||
| SSSS - Specify | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | ||||||||||||||||||||||||||||||||||||
| 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||
| 15 - 1.5m | SA - SC/APC | ||||||||||||||||||||||||||||||||||||||
| SS - Specify | LP - LC/PC | ||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
