产品名称：1064nm带隔离器的偏振合（分）束器
1064nm隔离器与偏振分（合）束器混合器件
高功率可订制，各端口光纤可订制，隔离度可选
【产品详情】
| 隔离器与偏振分束器（合束器）混合器件 1064nm | |||||||||||||||||||||||||||||||||||||||||||
| 1064nm隔离器式偏振光束合成器/分离器混合器是一种小型化的混合组件，它提供了一种具有隔离器集成的PBC/S功能。它广泛用于EDFA和拉曼放大器采用两泵激光信号到一个输出光纤增加泵浦功率。高功率处理可根据用户要求。 | |||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 高消光比 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 |
|
||||||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度 | |||||||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器和放大器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦拉曼放大器 | |||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1064 or customized | |||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±5 | |||||||||||||||||||||||||||||||||||||||||
| 级别 | 单级 双级 |
||||||||||||||||||||||||||||||||||||||||||
| 插入损耗(Type) | dB | 1.7 | |||||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 2.0 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 隔离度(Type) | dB | 35 | |||||||||||||||||||||||||||||||||||||||||
| 隔离度 | dB | 20 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 消光比（仅合束） | dB | 20 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | ,, | dB | 50 | Min. | |||||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 300 (higher power available upon request) | |||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM 980 Panda Fiber on Port 1 & Port 2 | ||||||||||||||||||||||||||||||||||||||||||
| PM 980 Panda Fiber or HI1060 Fiber on Port 3 | |||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||||||

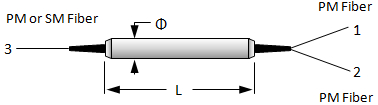

| 封装尺寸 | mm | Φ5.5×L35 | |||||||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。如加接头，IL将0.3db较高，RL将5db低和ER将2db低。 | |||||||||||||||||||||||||||||||||||||||||||
| * PM光纤和连接器K键与慢轴对齐。 | |||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||||||
| IPBCS-AAAA-BB-C-DD-EE | |||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | Port 3 光纤类型 BB | 套管类型C | 尾纤长度 DD | 接头类型 EE | |||||||||||||||||||||||||||||||||||||||
| 1064 - 1064nm | H6 - Hi1060 Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | P1 - PM Panda Fiber, | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||||||||
| Slow Axis Aligned 45° to Port 1 | 10 - 1.0m | FP - FC/PC | |||||||||||||||||||||||||||||||||||||||||
| P2 - PM Panda Fiber, | 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||||||
| Slow Axis Aligned to Port 1 | SS - Specify | LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||
| SS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||
