  • 产品名称:1300nm1310nm OCT宽带光纤耦合器

    1300nm 1310nmOCT宽带耦合器

    飞博特针对OCT生产的宽带耦合器具有宽光谱范围,以及最小的光谱依赖性,因此这些耦合器非常适用于整合到OCT中。

    该款产品具有±70nm的光谱带宽或者其他客户指定的带宽,可选择的中心波长有850 nm,930 nm,1050nm,1064 nm。分光比可指定



    立即询价 产品规格书下载
    【产品详情】

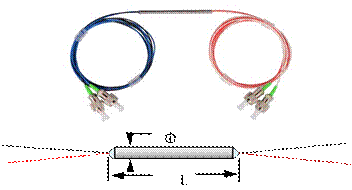

    2x2宽带光纤耦合器1310±70nm
         2x2 1310±70nm宽带单模融合耦合器采用熔融拉锥型建(FBT)技术。这款宽带OCT光纤耦合器专为任意指定耦合比分光和混合光信号而设计,并且充分考虑了OCT的带宽范围和操作环境具备损耗小,可靠性高,结构紧凑等特点。
    产品特点
    高可靠性和稳定性
    低附加损耗
    高隔离度
    应用
    光纤通信
    有线电视
    光纤传感等等
    产品规格
    指标名称       单位 标准值 极限值
    端口类型         1x2、2x2
    中心波长       nm 1310、1550 or customized
    带宽范围       nm ±70
    附加损耗       dB 0.5 Max.
    插入损耗 dB 50/50 3.8/3.8         Max.
    dB 40/60 5.0/3.0         Max.
    dB 30/70 6.4/2.2         Max.
    dB 20/80 8.2/1.7         Max.
    dB 10/90 11.7/0.95         Max.
    dB 5/95 14.7/0.7         Max.
    dB 3/97 17.0/0.6         Max.
    dB 2/98 18.7/0.55         Max.
    dB 1/99 22.1/0.49         Max.
    偏振相关损耗   dB 0.15 Max.
    回波损耗       dB 55 Min.
    方向性       dB 50 Min.
    承受功率(CW)   mW 300 (Higher power available upon request)
    拉伸载荷       N 5 Max.
    光纤类型         SMF-28e Fiber or customized
    操作温度       -5 to +50
    储藏温度       -20 to +85
    备注
    *  以上为不含接头测试数据。
    订购信息
    SMBC-AAAA-BB-CC-DD-E-FF-GG
    波长 AAAA 端口类型 BB 分光比 CC 光纤类型 DD     套管类型 E     尾纤长度 FF 接头类型 GG
    1310 - 1310nm 12 - 1x2   01 - 01/99 SM - SMF-28e Fiber B - 250um Bare fiber 05 - 0.5m NE - None
    1550 - 1550nm 22 - 2x2 02 - 02/98 SS - Specify L - 900um Loose tube 08 - 0.8m FA - FC/APC
    SSSS - Specify 04 - 04/96 10 - 1.0m FP - FC/PC
    05 - 05/95 15 - 1.5m SA - SC/APC
    10 - 10/90 SS - Specify SP - SC/PC
    20 - 20/80 LA-  LC/APC
    30 - 30/70 LP - LC/PC
    50 - 50/50 SS - Specify
    SS - Specify
