产品名称：1300nm1310nmOCT宽带偏振分（合）束器
1300nm,1310nmOCT 宽带偏振合束器/宽带偏振分束器
飞博特提供的该款针对于OCT应用的宽带偏振合（分）束器产品，既可以正向使用进行合束，也可以反向使用进行分束。具备消光比高，插入损耗小等特点，是高端实验室首选产品
另有带隔离器的偏振分（合）束器产品提供，也可对另外两种不同偏振角度对位特殊应用的定制，具体可联系我们咨询
【产品详情】
| OCT宽带偏振合束器（分束器） 1300nm 1310nm | |||||||||||||||||||||||||||||||||||||||||||
| 1300nm1310nm 偏振合束器（偏振分束器）是建立在保偏光纤或普通光纤的光纤组件飞博特设计的这款针对OCT使用的偏振合束器用于将两束正交偏振光耦合入一根光纤中或将含正交线偏振光的单一输出分到两个光纤中。其他相关参数和高功率处理可根据用户要求订制。 | |||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 高消光比 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 |
|
||||||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器和放大器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦OCT系统 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤传感器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦测试与测量 | |||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1300 1310 or customized | |||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±50 | |||||||||||||||||||||||||||||||||||||||||
| 端口类型 | 1x2 | ||||||||||||||||||||||||||||||||||||||||||
| 插入损耗（Type) | dB | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 0.8 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 消光比（仅合束） | dB | 22 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 300 (higher power available upon request) | |||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM Panda Fiber on Port 1 & Port 2 | ||||||||||||||||||||||||||||||||||||||||||
| PM Panda Fiber or SMF-28e Fiber on Port 3 | |||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||||||

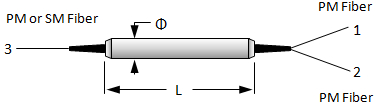

| 封装尺寸 | mm | Φ5.5×L35 | |||||||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。如加接头，IL将0.3db较高，RL将5db低和ER将2db低。 | |||||||||||||||||||||||||||||||||||||||||||
| * PM光纤和连接器K键与慢轴对齐。 | |||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||||||
| BPBCS-AAAA-BB-C-DD-EE | |||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | Port 3 光纤类型 BB | 套管类型C | 尾纤长度 DD | 接头类型 EE | |||||||||||||||||||||||||||||||||||||||
| 1300 -1300nm | SM - SMF-28e Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||||||
| 1310 -1310nm | P1 - PM Panda Fiber, | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | Slow Axis Aligned 45° to Port 1 | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||||
| P2 - PM Panda Fiber, | 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||||||
| Slow Axis Aligned to Port 1 | SS - Specify | LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||
| SS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||
