产品名称：1310nm1550nm1580nm高功率保偏隔离器1-20W
1310nm1550nm1580nm高功率保偏隔离器
多波长可选功率可选
其他带宽请联系我们咨询
【产品详情】
| 高功率在线式保偏隔离器 1550nm 1-20W | |||||||||||||||||||||||||||||||||||||||
| 1550nm大功率保偏隔离器，是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，使光只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率.它采用了熊猫型偏振保持光纤来保持高消光比的输入光偏振。该器件通光被使用在光纤放大器系统中，特别是泵浦激光器后端来保护激光器。该器件主要使用了法拉第的磁旋光原理。结构紧凑，有单级双级两种针对不同隔离度要求的设计。可选波长有1310、1450、1480、1510、1550、1580、1610、1620、1625、1650等等。 | |||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||

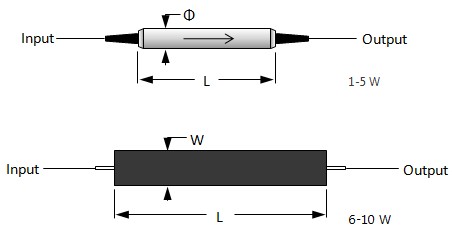

| ♦ 低插入损耗 | 1-5W | ||||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度和一致性 | |||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| ♦ 高消光比 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | 6-20W | ||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 级别类型 | 单级 | 双级 | |||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1310、1480、1550 or customized | |||||||||||||||||||||||||||||||||||||
| 带宽范围 | n, , m | ±20 | |||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.35 | 0.4 | ||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 0.5 | 0.6 | Max. | |||||||||||||||||||||||||||||||||||
| 峰值隔离度(Type) | dB | 42 | 58 | ||||||||||||||||||||||||||||||||||||
| 隔离度（@23℃） | dB | 28 | 48 | Min. | |||||||||||||||||||||||||||||||||||
| 消光比（快轴截止） | dB | 25 | Min. | ||||||||||||||||||||||||||||||||||||
| 消光比（双轴工作） | dB | 22 | Min. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||
| 通光功率(CW) | W | 1.3.5.10.20 or customized | |||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM Panda Fiber | ||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -50 to +85 | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 测试数据是不包含接头值。若带接头需求，接头只承诺1W连续功率，默认慢轴与接头Key键对准。 | |||||||||||||||||||||||||||||||||||||||
| * 随着技术的持续改进，产品的封装结构会有略微调整，如介意请下单请与我们仔细确认。 | |||||||||||||||||||||||||||||||||||||||
| * 脉冲功率条件，请与我们联系细节 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| HPMI-AAAA-B-C-DD-EE-F-GG | |||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 级别类型 C | 尾纤套管类型 C | 长度 DD | 接头 EE | 工作方式 F | 功率 GG | |||||||||||||||||||||||||||||||||
| 1550 - 1550nm | S - Single Stage | B - 250um Bare Fiber | 05 - 0.5m | NE - None | F - Fast Axis | 01 - 1W | |||||||||||||||||||||||||||||||||
| 1650 - 1650nm | D - Dual Stage | L - 900um Loose Tube | 08 - 0.8m | FA - FC/APC | Blocked | 03 - 3W | |||||||||||||||||||||||||||||||||
| SSSS - Specify | 10 - 1.0m | FP - FC/PC | B - Both Axis | 05 - 5W | |||||||||||||||||||||||||||||||||||
| 15 - 1.5m | SA - SC/APC | Operating | 10 - 10W | ||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | SS - Specify | |||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
