产品名称：1310nm1550nm1650nm单模宽带耦合器
单模宽带耦合器
中心波长1260~1650nm 任意可指定，带宽可满足±40nm
【产品详情】
| 1x2、2x2单模双窗耦合器1310&1550nm | |||||||||||||||||||||||||||||||||||||||
| 1310 & 1550 nm 1×2、2×2单模双窗口耦合器由使用熔融拉锥(FBT)技术。这款单模双窗口耦合器可以将双波长的输入信号，以极低的附加损耗将信号以任意比例分开或者耦合。我们所有熔融光纤耦合器都是双向的，意味着所有端口都可以用作输入或者输出。该规格书主要讲最常用的1310&1550nm。飞博特更有其他任意波长定制的服务。 | |||||||||||||||||||||||||||||||||||||||
| 产品特点 |
|
||||||||||||||||||||||||||||||||||||||
| ♦ 高可靠性和稳定性 | |||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 任意耦合器比 | |||||||||||||||||||||||||||||||||||||||
| ♦ 双窗口 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤通信 | |||||||||||||||||||||||||||||||||||||||
| ♦有线电视 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤传感等等 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||

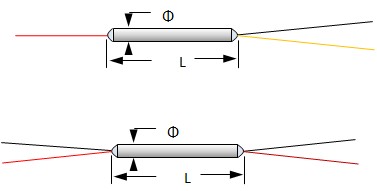

| 端口类型 | 1x2 or 2x2 | ||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1310 & 1550, , | |||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±40 | |||||||||||||||||||||||||||||||||||||
| 附加损耗 | dB | 0.1 | Max. | ||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 50/50 | 3.6/3.6 | Max. | |||||||||||||||||||||||||||||||||||
| dB | 40/60 | 4.7/2.7 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 30/70 | 6.0/1.9 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 20/80 | 7.9/1.3 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 10/90 | 11.2/0.75 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 5/95 | 14.6/0.4 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 2/98 | 18.8/0.3 | Max. | ||||||||||||||||||||||||||||||||||||
| dB | 1/99 | 22.5/0.25 | Max. | ||||||||||||||||||||||||||||||||||||
| 偏振相关损耗 | dB | 0.15 | Max. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 热稳定性 | dB/℃ | 0.002 | Min. | ||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 500 | |||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 光纤类型 | Corning SMF-28e or customized | ||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| SMDC-AAAA-BB-CC-DD-E-FF-GG | |||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 端口类型 BB | 分光比 CC | 光纤类型 DD | 套管类型 E | 尾纤长度 FF | 接头类型 GG | |||||||||||||||||||||||||||||||||
| 1030 - 1030nm | 12 - 1x2 | 01 - 01/99 | SM - SMF-28e Fiber | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||
| 1064 - 1064nm | 22 - 2x2 | 02 - 02/98 | SS - Specify | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||
| SSSS - Specify | 04 - 04/96 | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||
| 05 - 05/95 | 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||
| 10 - 10/90 | SS - Specify | SP - SC/PC | |||||||||||||||||||||||||||||||||||||
| 20 - 20/80 | LA- LC/APC | ||||||||||||||||||||||||||||||||||||||
| 30 - 30/70 | LP - LC/PC | ||||||||||||||||||||||||||||||||||||||
| 50 - 50/50 | SS - Specify | ||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
