    产品名称：1310nm1550nmmini封装光纤耦合器

    1310nm1550nm迷你封装光纤耦合器

    封装尺寸Φ2.4×L25、Φ2.4×L25、 or Φ2.4×L30mm

    性能稳定，超小封装

    立即询价 产品规格书下载
    【产品详情】
    　　
    1x2、2x2单模宽带耦合器1310nm
           1×2、2×2单模宽带耦合器1310nm1550nm1650nm耦合器基于熔融拉锥(FBT)技术。这款单模耦合器以极低的附加损耗用任意比例分开或者耦合。我们所有熔融光纤耦合器都是双向的，意味着所有端口都可以用作输入或者输出。因其超宽的波长范围使其应用非常广泛，在光纤通信，光纤传感等等都有非常不错的反馈。
    产品特点
    ♦ 高可靠性和稳定性
    ♦ 低附加损耗
    ♦ 任意耦合器比
    ♦ 超迷你尺寸
    应用
    ♦光纤通信
    ♦有线电视
    ♦小区网络化
    ♦光纤传感等等
    产品规格
    指标名称 　 　 　 单位 标准值 极限值
    端口类型 　 　 　 　 1x2 or 2x2 　 　 　
    中心波长 　 nm 1310、1480、1550、1625、1650 　
    带宽范围 　 　 　 nm ±40 　 　 　
    附加损耗 　 　 　 dB 0.25 Max.
    插入损耗 　 　 　 dB 50/50 　 3.9/3.9 Max.
    　 　 　 　 　 　 dB 40/60 　 5.0/3.0 Max.
    　 　 　 　 　 　 dB 30/70 　 6.4/2.2 Max.
    　 　 　 　 　 　 dB 20/80 　 8.4/1.4 Max.
    　 　 　 　 　 　 dB 10/90 　 11.65/0.85 Max.
    　 　 　 　 　 　 dB 5/95 　 14.9/0.55 Max.
    　 　 　 　 　 　 dB 2/98 　 19.3/0.4 Max.
    　 　 　 　 　 　 dB 1/99 　 22.55/0.35 Max.
    偏振相关损耗 　 dB 0.1 Max.
    回波损耗 　 　 　 dB 55 Min.
    承受功率 　 　 　 mW 500 　
    拉伸载荷 　 　 　 N 5 Max.
    光纤类型 　 　 　 　 Corning SMF-28e or customized 　
    操作温度 　 　 　 ℃ -5 to +50 　 　 　 　 　 　
    储藏温度 　 　 　 ℃ -20 to +85 　 　 　 　 　 　

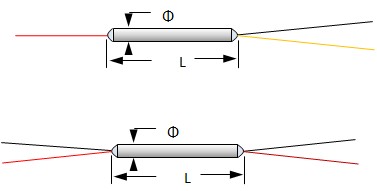

    封装尺寸 　 　 　 mm Φ2.4×L25, or Φ2.4×L30 　 　 　 　 　 　
    备注
    *  以上为不含接头测试数据。
    订购信息
    SMABC-AA-BB-CC-DD-E-FF-GG
    波长 AA 端口类型 BB 分光比 CC 光纤类型 DD 　 　 套管类型 E 　 　 尾纤长度 FF 接头类型 GG
    1310 - 1310nm 12 - 1x2 　 01 - 01/99 SM - SMF-28e Fiber B - 250um Bare fiber 05 - 0.5m NE - None
    1550 - 1550nm 22 - 2x2 02 - 02/98 SS - Specify L - 900um Loose tube 08 - 0.8m FA - FC/APC
    1650 - 1650nm 04 - 04/96 10 - 1.0m FP - FC/PC
    SSSS - Specify 05 - 05/95 15 - 1.5m SA - SC/APC
    10 - 10/90 SS - Specify SP - SC/PC
    20 - 20/80 LA-  LC/APC
    30 - 30/70 LP - LC/PC
    50 - 50/50 SS - Specify
    SS - Specify
