产品名称：1625nm1650nm高功率偏振无关隔离器1-20W
1625nm1650nm高功率偏振无关隔离器1-20W
多波长可选
功率可选
【产品详情】
| 大功率偏振无关在线隔离器1650nm 1-20W | |||||||||||||||||||||||||||||||||||||||
| 包含了1625、1650nm的偏振无关在线隔离器是一种只允许单向光通过的无源光器件，其工作原理是基于法拉第旋转的非互易性。 通过光纤回波反射的光能够被光隔离器很好的隔离。光隔离器主要利用磁光晶体的法拉第效应。是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，使光只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。 | |||||||||||||||||||||||||||||||||||||||
| 产品特点 |
|
||||||||||||||||||||||||||||||||||||||
| ♦ 高隔离度 | |||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| 1-5W | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | |||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||
| 6-20W | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 级别类型 | 单级 | 双级 | |||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 1625 or 1650 | |||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±15 | ±20 | ||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.45 | 0.6 | Max. | |||||||||||||||||||||||||||||||||||
| 插入损耗（@23℃） | dB | 0.7 | 0.8 | Max. | |||||||||||||||||||||||||||||||||||
| 峰值隔离度（Type） | dB | 30 | 40 | ||||||||||||||||||||||||||||||||||||
| 隔离度（@23℃） | dB | 25 | 35 | Min. | |||||||||||||||||||||||||||||||||||
| 偏振模色散 | ps | 0.2 (0.05 is available on request) | 0.05 | Max. | |||||||||||||||||||||||||||||||||||
| 偏振相关损耗 | dB | 0.15 | 0.2 | Max. | |||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 光纤类型 | Corning SMF-28e or customized | ||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

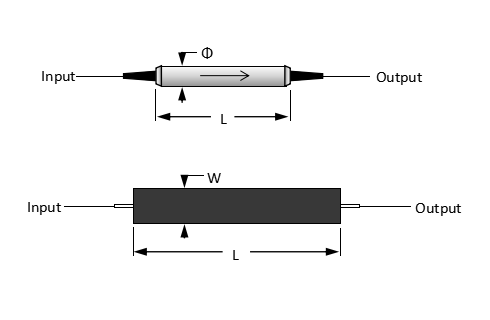

| 封装尺寸 | mm | Φ5.5×L35 for 1-5W, L70×W12×H9 for 6-20W | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。接头部分只承诺1W连续功率。 | |||||||||||||||||||||||||||||||||||||||
| * 涉及到脉冲功率的，请与我们确认细节。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| HPII-AAAA-BB-C-DD-EE-FF | |||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 类别 B | 套管类型C | 尾纤长度 DD | 接头类型 EE | 功率 FF | ||||||||||||||||||||||||||||||||||
| 1625 - 1625nm | S - Single Stage | B - 250um Bare fiber | 05 - 0.5m | NE - None | 01 - 1W | ||||||||||||||||||||||||||||||||||
| 1650 - 1650nm | D - Dual Stage | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | 03 - 3W | ||||||||||||||||||||||||||||||||||
| SSSS - Specify | 10 - 1.0m | FP - FC/PC | 05 - 5W | ||||||||||||||||||||||||||||||||||||
| 15 - 1.5m | SA - SC/APC | 10 - 10W | |||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | 20 - 20W | |||||||||||||||||||||||||||||||||||||
| LA- LC/APC | 50 - 50W | ||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | SS - Specify | ||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
