产品名称：1X8 PM DWDM Module 100G
1分8保偏密集波波分复用器PM DWDM 100G
中心波长均为ITU标准波长
单波长器件，多波长集成模块均可订制
高功率可订制
【产品详情】
| 8通道 PM DWDM Module 100G | |||||||||||||||||||||||||||||||||||||||
| 8通道PM DWDM保偏密集波分复用器模块是基于薄膜滤波器技术，符合ITU标准通道。PMDWDM 技术是利用偏振保持光纤的带宽以及低损耗的特性，采用多个波长作为载波，允许各载波信道在光纤内同时传输。1x4.1x8.1x16模块可选。 | |||||||||||||||||||||||||||||||||||||||
| 产品特点 |
|
||||||||||||||||||||||||||||||||||||||
| ♦ ITU标准 | |||||||||||||||||||||||||||||||||||||||
| ♦ 低插入损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 高通道隔离 | |||||||||||||||||||||||||||||||||||||||
| ♦ Telcordia标准测试 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | |||||||||||||||||||||||||||||||||||||||
| ♦光插分复用系统 | |||||||||||||||||||||||||||||||||||||||
| ♦电力系统 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | ITU Grid | |||||||||||||||||||||||||||||||||||||
| 信道间隔 | GHz | 100 | |||||||||||||||||||||||||||||||||||||
| 通带带宽 | nm | 0.22 (±0.11) | Min. | ||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 3.9 | Max. | ||||||||||||||||||||||||||||||||||||
| 宽带平坦度 | dB | 0.3 | Max. | ||||||||||||||||||||||||||||||||||||
| 相邻通带隔离度 | dB | 25（Demux）15（Mux） | Min. | ||||||||||||||||||||||||||||||||||||
| 非相邻通带隔离度 | dB | 40（Demux）25（Mux） | Min. | ||||||||||||||||||||||||||||||||||||
| 消光比（Type) | dB | 20 | |||||||||||||||||||||||||||||||||||||
| 消光比 | dB | 18 | Min. | ||||||||||||||||||||||||||||||||||||
| 损耗热稳定性 | dB/℃ | 0.005 | Max. | ||||||||||||||||||||||||||||||||||||
| 波长偏移量 | nm/℃ | 0.002 | Max. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 45 | Min. | ||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||
| 偏振模色散 | ps | 0.1 | Max. | ||||||||||||||||||||||||||||||||||||
| 承受功率（CW） | mW | 300（提供高功率定制服务） | Max. | ||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM Panda Fiber | ||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

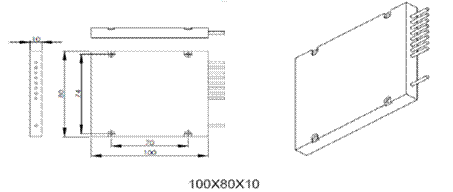

| 封装尺寸 | mm | Plastic Box 100X80X10 | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。含接头后损耗增加0.3dB,回损减少5dB。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| PMDWDM-AAA-BB-C-DD-E-FF-GG | |||||||||||||||||||||||||||||||||||||||
| 通道间隔 AAA | 通带 BB | 模式 C | 中心波长(ITU Grid) DD | 套管类型 E | 尾纤长度 FF | 接头类型 GG | |||||||||||||||||||||||||||||||||
| 100 - 100GHz | 04 - 4 Channel | M - Mux | 01 - CH01 | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||
| 200 - 200GHz | 08 - 8 Channel | D - Demux | 02 - CH02 | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||
| SS - Specify | ... | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||
| 60 - CH60 | 15 - 1.5m | SA - SC/APC | |||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
