产品名称：793/2000nm(2+1)x1多模泵浦合束器
793/2000nm（2+1）x1 多模泵浦合束器
带信号光的多模泵浦合束器，可由1到N个泵浦端口
功率可指定
【产品详情】
| 793/2000nm（2+1）x1 多模泵浦合束器 | |||||||||||||||||||||||||||||||||||||||
| 793nm 2000nm(2+1)×1多模泵浦和信号组合器可用于高功率光纤激光器和光纤放大器。该产品可以用于耦合器793nm泵浦激光器和2000nm种子信号功率。内部结构为全光纤结构,光纤之间一般采用直接溶接的方式结合,端面直接溶融耦合与侧面溶接亲合的方式。由于其集成度较高,稳定性较好可承受功率和亲合效率也比较高。被广泛使用与各类光纤激光器中。飞博特提供客户可指定输入输出以及泵浦光纤的定制服务。 | |||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||
| ♦ 泵浦效率高 |
|
||||||||||||||||||||||||||||||||||||||
| ♦ 低插入损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| ♦ 光纤可定制 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | |||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 信号光波长范围 | nm | 2000 (1900-2100) | |||||||||||||||||||||||||||||||||||||
| 泵浦光波长范围 | nm | 793 (700-900) | |||||||||||||||||||||||||||||||||||||
| 端口类型 | (2+1)X1, (1+1)X1 or customized | ||||||||||||||||||||||||||||||||||||||
| 105/125, 0.15 | |||||||||||||||||||||||||||||||||||||||
| 泵浦端光纤 | 105/125, 0.22 | ||||||||||||||||||||||||||||||||||||||
| 200/220, 0.22 | |||||||||||||||||||||||||||||||||||||||
| 6/125 0.23/0.46NA DCF, or customized | |||||||||||||||||||||||||||||||||||||||
| 信号端光纤 | 25/400 0.11/0.46NA DCF, or customized | ||||||||||||||||||||||||||||||||||||||
| 6/125 0.23/0.46NA DCF, or customized | |||||||||||||||||||||||||||||||||||||||
| 输出端光纤 | 25/400 0.11/0.46NA DCF, or customized | ||||||||||||||||||||||||||||||||||||||
| 单臂输入功率 | W | 25 | Max. | ||||||||||||||||||||||||||||||||||||
| 总输入功率 | W | 50 | Max. | ||||||||||||||||||||||||||||||||||||
| 泵浦端损耗 | dB | 0.5 | Max. | ||||||||||||||||||||||||||||||||||||
| 信号端损耗 | dB | 0.35 | Max. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 40 | Min. | ||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

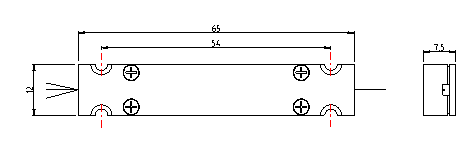

| 封装尺寸 | mm | Ф4×65, or 75×12×8 for high power | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为常温下不含接头测试数据。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| MMPC-AAA-BBB/BBB-CC/CCC-DD/DDD-EE | |||||||||||||||||||||||||||||||||||||||
| 端口类型AAA | 泵浦端光纤类型 BBB/BBB | 信号端光纤类型CC/CCC | 输出端光纤类型DD/DDD | 尾纤长度 EE | |||||||||||||||||||||||||||||||||||
| 211 - (2+1)X1 | 105/125 - 105/125um | 06/125 - 6/125um | 06/125 - 6/125um | 05 - 0.5m | |||||||||||||||||||||||||||||||||||
| 111 - (1+1)X1 | 200/220 - 200/220um | 25/400 - 25/400um | 25/400 - 25/400um | 08 - 0.8m | |||||||||||||||||||||||||||||||||||
| SSSS - Specify | SSS/SSS- Specify | SS/SSS - Specify | SS/SSS - Specify | 10 - 1.0m | |||||||||||||||||||||||||||||||||||
| 15 - 1.5m | |||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||
