    产品名称:980nm光纤环形器

    980nm光纤环形器

    能够承受高功率

    另有可选中心波长为 950nm976nm980nm990nm

    宽带范围器件可订制(比如±50nm)

    光纤类型可选,单模,多模,保偏

    立即询价 产品规格书下载
    【产品详情】

    光纤环形器 980nm
           三端口980nm光纤环形器,光只能沿一个方向传播。信号若从端口1输入,则从端口2输出;而信号从端口2输入,则将从端口3输出,其输出损耗都很小。光从端口2输入时,从端口1输出时损耗很大,同样光从端口3输入时,从端口1,2中输出时损耗也很大。光学环行器是不可逆光学器件。高功率光纤环形器是在此基础上的研发改进型产品,飞博特可定制的波长非常齐全并可承受大功率,有(850、980、1053、1064、1310、1550、1650nm等等波长,部分波长功率可满足5~10W功率。
    产品特点
    高隔离度
    低附加损耗
    承受高功率
    应用
    光纤传感
    高级光纤通信
    实验室研究
    产品规格
    指标名称       单位 标准值 极限值
    中心波长       nm 980 or customized
    带宽范围       nm ±10
    端口及工作方式           3端口, (Port 1→2, 2→3)
    插入损耗(Type) dB 1.8 Max.
    插入损耗(@23℃) dB 2.1 Max.
    峰值隔离度(Type) dB 25
    隔离度(@23℃) dB 20 Min.
    偏振相关损耗   dB 0.2 Max.
    串扰 dB 45 Min.
    方向性       dB 50 Min.
    回波损耗   dB 50 Min.
    承受功率       mW 300 (higher is available upon request)
    拉伸载荷   N 5 Max.
    光纤类型         HI 1060 Fiber
    操作温度   -5 to +50
    储藏温度       -20 to +85

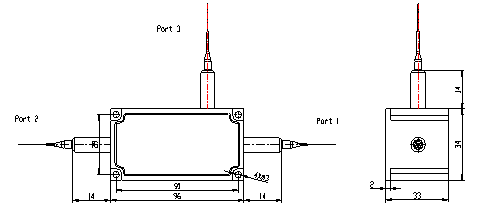

    封装尺寸       mm L96×W34×H33
    备注
    *  以上为不含接头测试数据。
    *  随着工艺的改进,封装尺寸可能会略有调整,如介意请下单前确认
    订购信息
    PICIR-AAAA-BB-C-DD-EE
    波长 AAAA     光纤类型 BB       套管类型C 尾纤长度 DD 接头类型 EE
    980 - 980nm H6 - HI 1060 fiber B - 250um Bare fiber 05 - 0.5m     NE - None
    SSSS - Specify SS - Specify L - 900um Loose tube 08 - 0.8m FA - FC/APC
    10 - 1.0m FP - FC/PC
    15 - 1.5m SA - SC/APC
    SS - Specify LP - LC/PC
    SS - Specify
