产品名称：980nm高功率偏振分（合）束器10W
980nm高功率偏振分（合）束器
光纤类型可选，功率可选
【产品详情】
| 高功率偏振分（合）束器 980nm | |||||||||||||||||||||||||||||||||||||||||||
| 980nm高功率偏振合（分）束器是一种用于将两个正交偏振信号耦合进光纤的微光学元件，也可以用来将单偏振光纤（PM光纤或SM光纤）的正交偏振分为两个输出保偏光纤。它广泛用于EDFA和拉曼放大器采用两泵激光信号到一个输出光纤放大泵功率。承受高功率可达10W。 | |||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||||||
| ♦低插入损耗 | |||||||||||||||||||||||||||||||||||||||||||
| ♦高消光比 |
|
||||||||||||||||||||||||||||||||||||||||||
| ♦高可靠性和稳定性 | |||||||||||||||||||||||||||||||||||||||||||
| ♦高功率处理 | |||||||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||||||
| ♦掺铒光纤放大器和拉曼放大器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤传感器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦合并或分离的正交偏振 | |||||||||||||||||||||||||||||||||||||||||||
| ♦测试与量测 | |||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 980 1030 or customized | |||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±10 | |||||||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.9 | |||||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 1.0 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 消光比 （分束） | dB | 20 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 45 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 承受功率(CW) | W | 1.2.3.5.10 or customized | Max. | ||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM 980 Panda Fiber on Port 1 & Port 2 | ||||||||||||||||||||||||||||||||||||||||||
| PM 980 Panda Fiber or HI 1060 Fiber on Port 3 | |||||||||||||||||||||||||||||||||||||||||||

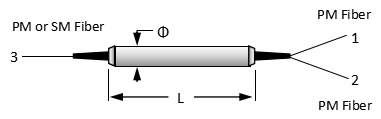

| 封装尺寸 | mm | Φ5.5×L35 | |||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +70 | |||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -50 to +85 | |||||||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||||||
| * 测试数据是不包含接头值。 | |||||||||||||||||||||||||||||||||||||||||||
| * 如加接头，默认慢轴与KEY键对准。 | |||||||||||||||||||||||||||||||||||||||||||
| * 高功率应用，请与我们确认细节。 | |||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||||||
| HPBCS-AAAA-BB-C-DD-EE-FF | |||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | Port3光纤类型 BB | 尾纤套管类型 C | 光纤长度 DD | 接头类型 EE | 功率FF | ||||||||||||||||||||||||||||||||||||||
| 780 - 780nm | H6 - HI 1060 Fiber | B - 250um Bare Fiber | 05 - 0.5m | NE - None | 01 - 1W | ||||||||||||||||||||||||||||||||||||||
| 850 - 850nm | P1 - PM Panda Fiber, | L - 900um Loose Tube | 08 - 0.8m | 02 - 2W | |||||||||||||||||||||||||||||||||||||||
| 980 - 980nm | Slow Axis Aligned 45° to Port 1 | 10 - 1.0m | 03 - 03W | ||||||||||||||||||||||||||||||||||||||||
| 1310 - 1310nm | P2 - PM Panda Fiber, | 15 - 1.5m | 05 - 05W | ||||||||||||||||||||||||||||||||||||||||
| 1550 - 1550nm | Slow Axis Aligned to Port 1 | SS - Specify | 10 - 10W | ||||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||
