产品名称：保偏波导型分路器
保偏波导型分路器 PMPLC
中心波长可选，1x2,1x4,1x8,1x16,1x32 or 2x2,2x4,2x8,2x16,2x32可选
【产品详情】
| 保偏波导分路器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ ITU标准 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 低插入损耗 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 高消光比 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ Telcordia标准测试 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦波分复用系统 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦无源光纤网络 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦CATV系统 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作波长 | nm | 1260~1620 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 端口类型 | 1x4 | 1x8 | 1x16 | 1x32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 7.5 | 10.5 | 13.7 | 16.9 | Max. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一致性 | dB | 0.6 | 0.8 | 1.2 | 1.5 | Max. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消光比 | dB | 20 | 20 | 18 | 18 | Min. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 50 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 方向性 | dB | 50 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 承受功率（CW） | mW | 500 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | PM Panda fiber | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

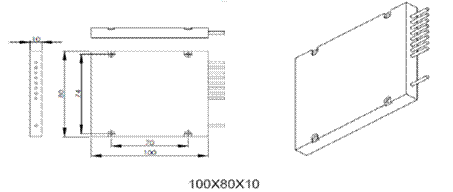

| 封装尺寸 | mm | 100x80x10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注 | <, /TD> | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。含接头后损耗增加0.3dB,回损减少5dB。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMPLC-AAAA-B-CC-DD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波长类型 AAAA | 套管类型 B | 尾纤长度 CC | 接头类型 DD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 980 - 980nm | B - 250um Bare fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1064 - 1064nm | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1310 - 1310nm | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1550 - 1550nm | 15 - 1.5m | SA - SC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LA- LC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS - Specify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
