产品名称：长工作距离光纤准直器
工作距离5mm~1000mm可选
光纤类型可指定
【产品详情】
| 长工作距离光纤准直器 | |||||||||||||||||||||||||||||||||||||||||||
| 可选波长有650、780、980、1030、1040、1050、1053、1064、1310、1550、1625、1650nm的长工作距离光纤准直器 collimator由尾纤与自聚焦透镜精确定位而成。可以将光纤内的传输光转变成准直光(平行光)，或将外界平行(近似平行)光耦合至光纤内。我们提供客户指定：光纤类型、光斑直径、长工作距离的定制服务。 | |||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 长工作距离 | |||||||||||||||||||||||||||||||||||||||||||
| ♦ 小光斑 |
|
||||||||||||||||||||||||||||||||||||||||||
| ♦ 波长可选 | |||||||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | |||||||||||||||||||||||||||||||||||||||||||
| ♦自由空间传输 | |||||||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 650、780、980、1030、1040、1050、1053、1064、1310、1550、1625、1650 | |||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±20 or customized | |||||||||||||||||||||||||||||||||||||||||
| 工作距离 | mm | 0-201 | 200-501 | 500-801 | 800-1201 | ||||||||||||||||||||||||||||||||||||||
| 光斑直径 | mm | 0.52 | 0.85 | 1.09 | 1.52 | ||||||||||||||||||||||||||||||||||||||
| 插入损耗（Type） | dB | 0.25 | 0.45 | 0.55 | 0.8 | ||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 0.5 | 0.7 | 0.8 | 1.2 | Max. | |||||||||||||||||||||||||||||||||||||

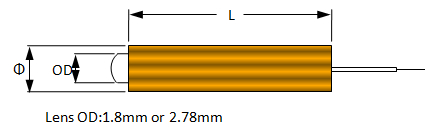

| 封装尺寸（金属） | mm | Φ3.2×L10 | Φ3.2×L14 | Φ3.8×L14 | Φ4×L20 | ||||||||||||||||||||||||||||||||||||||
| 透镜直径（C-lens) | mm | 1.8 | 1.8 | 2.78 | 2.78 | ||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | ||||||||||||||||||||||||||||||||||||||||
| 通光功率（CW） | mW | 500 | |||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | ||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | 630-HP、HI780、HI1060、SMF-28e、62.5/125、50/125 customized | ||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +70 | |||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -50 to +85 | |||||||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||||||
| * 测试数据是不包含接头的中心波长值。加头数据损耗增加0.5dB,回损减少5dB. | |||||||||||||||||||||||||||||||||||||||||||
| * 产品尺寸如有变更，恕不另行通知，订货前请确认 | |||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||||||
| COL-AAAA-BBB-CCC-DD-E-FF-GG-HH | |||||||||||||||||||||||||||||||||||||||||||
| 波长 AAAA | 光斑 BBB | 工作距离CCC | 光纤类型 DD | 尾纤套管类型 E | 长度 FF | 接头 GG | |||||||||||||||||||||||||||||||||||||
| 650 - 650nm | 052 - 0.52mm | 050 - 50mm | H6 - HI 1060 Fiber | B - 250um Bare Fiber | 05 - 0.5m | NE - None | |||||||||||||||||||||||||||||||||||||
| 780 - 780nm | 085 - 0.85mm | 100 - 100mm | H7 - HI 780 Fiber | L - 900um Loose Tube | 08 - 0.8m | FA - FC/APC | |||||||||||||||||||||||||||||||||||||
| 980 - 980nm | 109 - 1.09mm | 200 - 200mm | SM - SMF-28e Fiber | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||
| 1064 - 1064nm | 152 - 1.52mm | 300 - 300mm | SS - Specify | 15 - 1.5m | SA - SC/APC | ||||||||||||||||||||||||||||||||||||||
| 1310 - 1310nm | SSS - Specify | 500 - 500mm | SS - Specify | SP - SC/PC | |||||||||||||||||||||||||||||||||||||||
| 1550 - 1550nm | 800 - 800mm | LA- LC/APC | |||||||||||||||||||||||||||||||||||||||||
| SSSS - Specify | 1000 - 1000mm | LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||
| SSS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||
