产品名称：Nx1多模泵浦合束器
Nx1 多模泵浦合束器
无信号光的多模泵浦合束器，可由2到N个泵浦端口
功率可指定
【产品详情】
| NX1 多模泵浦合束器 | |||||||||||||||||||||||||||||||||||||||
| Nx1 多模泵浦合束器(PumpCombiner)是一类由多根泵浦光纤进行泵浦耦合的光纤器件。光纤合束器既可以用作泵浦合束，也可以用作功率合束。如果 Nx1 光纤合束器的 N 路输入光纤与多个泵浦源相连，用来提高多模泵浦光输入功率，则是泵浦合束器；如果 N 路输入光纤与激光器连接，用来提高激光合成功率，则是功率合束器。。由于泵浦合束器的集成度较高,稳定性较好可承受功率和亲合效率也比较高。随着光纤激光器的全光纤化发展,泵浦合束器已作为泵浦耦合的最主要手段应用于各类光纤激光器。 NX1 多模泵浦合束器(PumpCombiner)更多的被用在在光纤激光器系统中。飞博特提供客户可指定输入输出以及泵浦光纤的定制服务。 | |||||||||||||||||||||||||||||||||||||||
| 产品特点 | |||||||||||||||||||||||||||||||||||||||
| ♦ 泵浦效率高 |
|
||||||||||||||||||||||||||||||||||||||
| ♦ 低插入损耗 | |||||||||||||||||||||||||||||||||||||||
| ♦ 承受高功率 | |||||||||||||||||||||||||||||||||||||||
| ♦ 光纤可定制 | |||||||||||||||||||||||||||||||||||||||
| 应用 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | |||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | |||||||||||||||||||||||||||||||||||||||
| ♦实验室研究 | |||||||||||||||||||||||||||||||||||||||
| 产品规格 | |||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | ||||||||||||||||||||||||||||||||||||
| 泵浦光波长范围 | nm | 800 - 1000 | |||||||||||||||||||||||||||||||||||||
| 端口类型 | N×1 | ||||||||||||||||||||||||||||||||||||||
| 105/125, 0.15 | |||||||||||||||||||||||||||||||||||||||
| 泵浦端光纤(core/clad, NA) | 105/125, 0.22 | ||||||||||||||||||||||||||||||||||||||
| 200/220, 0.22 | |||||||||||||||||||||||||||||||||||||||
| 105/125, 0.22 | |||||||||||||||||||||||||||||||||||||||
| 输出端光纤(core/clad, NA) | 0/125, 0.46 | ||||||||||||||||||||||||||||||||||||||
| 200/220, 0.22 | |||||||||||||||||||||||||||||||||||||||
| 400/440, 0.22 | |||||||||||||||||||||||||||||||||||||||
| 总输入功率 | W | 取决于不同光纤配置 | Max. | ||||||||||||||||||||||||||||||||||||
| 泵浦端损耗 | dB | 0.5 | Max. | ||||||||||||||||||||||||||||||||||||
| 泵浦耦合率 | % | 90 | Min. | ||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 40 | Min. | ||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | |||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | |||||||||||||||||||||||||||||||||||||

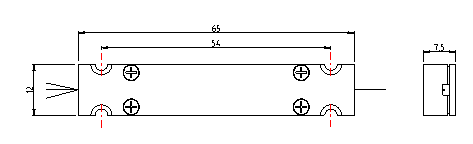

| 封装尺寸 | mm | Ф4×65, or 75×12×8 for high power | |||||||||||||||||||||||||||||||||||||
| 备注 | |||||||||||||||||||||||||||||||||||||||
| * 以上为常温下不含接头测试数据。 | |||||||||||||||||||||||||||||||||||||||
| 订购信息 | |||||||||||||||||||||||||||||||||||||||
| MMPC-AA-BBB/BBB-CCC/CCC-DD | |||||||||||||||||||||||||||||||||||||||
| 端口类型AAA | 泵浦端光纤类型 BBB/BBB | 输出端光纤类型CCC/CCC | 尾纤长度DD | 接头 | |||||||||||||||||||||||||||||||||||
| 21 - 2X1 | 105/125 - 105/125um | 105/125 -105/125um | 05 - 0.5m | SMA - SMA905 | |||||||||||||||||||||||||||||||||||
| 31 - 3X1 | 200/220 - 200/220um | 200/220 - 200/220um | 08 - 0.8m | ||||||||||||||||||||||||||||||||||||
| 61 - 6X1 | SSS/SSS- Specify | 400/440 - 400/440um | 10 - 1.0m | ||||||||||||||||||||||||||||||||||||
| 71 - 7X1 | SSS/SSS - Specify | 15 - 1.5m | |||||||||||||||||||||||||||||||||||||
| SSSS - Specify | SS - Specify | ||||||||||||||||||||||||||||||||||||||
