产品名称：可见光单模光纤耦合器
可见光单模光纤耦合器
中心波长：532nm, 590nm, 632nm,638nm,650nm,680nm,780nm可选
光纤可指定
【产品详情】

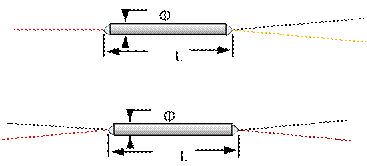

| 1x2、2x2单模可见光光纤耦合器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 高可靠性和稳定性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 低附加损耗 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦ 任意耦合器比 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦光纤放大器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦光纤激光器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ♦光纤传感等等 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品规格 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| <, TD class=xl7431216> | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 指标名称 | 单位 | 标准值 | 极限值 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 端口类型 | 1x2 or 2x2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 中心波长 | nm | 532, 590 632, 638, 650, 680, 780 or customized | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 带宽范围 | nm | ±10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 附加损耗 | dB | 0.4 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 插入损耗 | dB | 50/50 | 3.8/3.8 | Max. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 40/60 | 5.0/3.0 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 30/70 | 6.6/2.2 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 20/80 | 8.4/1.4 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 10/90 | 13.0/9.0 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 5/95 | 19.6/0.6 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 2/98 | 23.0/0.4 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| dB | 1/99 | 24.0/0.4 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 偏振相关损耗 | dB | 0.15 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 回波损耗 | dB | 55 | Min. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 承受功率 | mW | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 拉伸载荷 | N | 5 | Max. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光纤类型 | Nufern SM Fiber, or HI 780 Fiber | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 操作温度 | ℃ | -5 to +50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 储藏温度 | ℃ | -20 to +85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * 以上为不含接头测试数据。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 订购信息 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMABC-AA-BB-CC-DD-E-FF-GG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波长 AA | 端口类型 BB | 分光比 CC | 光纤类型 DD | 套管类型 E | 尾纤长度 FF | 接头类型 GG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 532 - 532nm | 12 - 1x2 | 01 - 01/99 | N4 - Nufern S460 HP | B - 250um Bare fiber | 05 - 0.5m | NE - None | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 539 - 539nm | 22 - 2x2 | 02 - 02/98 | N6 - Nufern S630 HP | L - 900um Loose tube | 08 - 0.8m | FA - FC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 632 - 632nm | 04 - 04/96 | N7 - Nufern S780 HP | 10 - 1.0m | FP - FC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 638 - 638nm | 05 - 05/95 | H7 - HI 780C | 15 - 1.5m | SA - SC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 650 - 650nm | 10 - 10/90 | SS - Specify | SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 680 - 680nm | 20 - 20/80 | LA- LC/APC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 690 - 690nm | 30 - 30/70 | LP - LC/PC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 780 - 780nm | 50 - 50/50 | SS - Specify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS - Specify | SS - Specify | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
